使用深度后处理模块

版本：V3.1

1 滤波说明

深度后处理滤波模块的实现包含在Orbbec SDK中，用于提升深度质量，减少飞点噪声。各滤波器均被封装成单独的数据帧处理模块，可以独立地被用户创建和调用。

1.1 下采样滤波-Decimation Filter

1.1.1 功能

该滤波器的降采样核尺寸范围从[2x2]到[8x8]像素。图像尺寸可以分别在x-y两个维度上按比例缩小，以保持纵横比。应用该滤波器之后，深度数据的相关参数也会重新计算以适配数据的分辨率变化。该滤波器还具有一些填充空洞的能力，因为该滤波器仅使用有效像素即非零像素。

1.1.2 参数

参数	操作	参数范围	参数类型	默认值
Scale Range	线性比例因子	[1, 8]	整型	2

1.1.3 数据域

应用在深度图和视差图上。

1.2 HDR 融合-HDR Merge Filter

1.2.1 功能

该滤波器与深度HDR功能一起使用。通过合并不同曝光时间的连续深度图像，可以克服拍摄低照度和高照度场景时深度缺失较多的挑战。

1.2.2 数据域

应用在深度图和视差图上。

1.3 帧序滤波器-Sequence ID Filter

1.3.1 功能

该滤波器与深度HDR功能联合使用（需要关闭HDR Merge Filter），并仅输出具有指定序列ID的数据流。

1.3.2 参数

参数	操作	参数范围	参数类型	默认值
Sequence ID	所选序列的ID	[0, 1]	整型	1

1.3.3 数据域

应用在深度图和视差图上。

1.4 截断滤波-Threshold Filter

1.4.1 功能

该滤波器仅保留用户所感兴趣范围内的深度值，将超出范围的深度值置为0。深度阈值Min和Max都以mm作为单位。因此，该截断滤波器仅可以在深度图上操作。如果输入为视差图，该滤波器不生效。

1.4.2 参数

参数	操作	参数范围	参数类型	默认
Min	最小深度值	[0-16000]	整型	0
Max	最大深度值	[ 0-16000]	整型	16000

1.4.3 数据域

只应用于深度图

1.5 去噪滤波-Noise Removal Filter

1.5.1 功能

该滤波器可以去除噪点像素，减少图像飞点，但在一定程度上会降低深度图的填充率。参数Min Diff和Max Size可以用于调节滤波效果，Min Diff是调节深度空间滤波范围的参数，较大的Min Diff值的去噪效果更差。Max Size是用于判断噪声和非噪声的参数，较大的Max Size值的去噪效果更好，滤波后的深度图飞点越少，但深度填充率会降低。

1.5.2 参数

参数	操作	参数范围	参数类型	默认值
Min Diff	深度空间滤波范围	[1-51200]	整型	256
Max Size	噪声的最大尺寸	[1-1000]	整型	80

1.5.3 数据域

应用在深度图和视差图上。

1.6 空域滤波 -Spatial Filter

1.6.1 功能

该滤波器根据指定的Magnitude参数执行多次迭代处理，以增强深度数据的平滑度，且能够填充深度图中的小面积的深度空洞。Alpha参数用来确定平滑程度。此外，该滤波器还具有平滑保留边缘的效果，Diff Threshold参数用于区分平滑区和边缘区。Magnitude参数定义了迭代次数。Radius表示在每次迭代中，使用指定半径邻域内的有效像素来填充孔洞。

1.6.2 参数

参数	操作	参数范围	参数类型	默认
Alpha	当前像素值的权重	[0.1-1]	浮点	0.5
Diff Threshold	非边缘过渡的阈值	[1-51200]	整型	160
Magnitude	滤波迭代的次数	[1-5]	整型	1
Radius	深度图中要填充的孔洞的最大半径	[0-8]	整型	1

1.6.3 数据域

应用在深度图和视差图上。

1.7 时域滤波-Temporal Filter

1.7.1 功能

在时间维度上对图像滤波，适用于需要时间稳定性的场景、静态场景中使用。Diff Threshold越大，帧间数据平滑增强，滤波后的帧间差异越小；Weight越大，将保留更多当前帧的数据信息。

1.7.2 参数

参数	操作	参数范围	参数类型	默认
Diff Threshold	静态深度像素的最大帧间差异	[0.1-1]	浮点	0.1
Weight	当前帧值的权重	[0.1-1]	浮点	0.4

1.7.3 数据域

应用在深度图和视差图上。

1.8 填洞滤波-Hole Filling Filter

1.8.1 功能

该滤波器使用指定深度填充方式来填充图像中的所有空洞。

1.8.2 参数

参数	操作	范围	默认
HoleFillingMode	填洞类型选择	Farthest / Nearest / Top	Farthest

1.8.3 数据域

应用在深度图和视差图上。

2 注意事项

● 各后处理模块内部自动完成帧内存及其生命周期管理，并提供同步和异步调用接口。

● 所有后处理滤波器都能够接收和处理来自不同数据流的数据帧，但是出于以下原因考虑，建议为各路数据流建立和维护独立的后处理模块：

○ 每次识别到新的帧类型/数据流时都会产生性能开销，因为某些滤波器需要重新初始化。

○ 时间滤波器的效果依赖于历史帧的保留。切换帧源会使保留的历史无效，并使滤波器失效。

3 应用示例

3.1 推荐方案

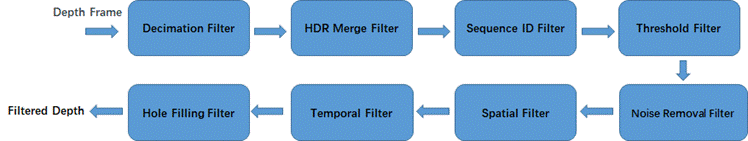

● 推荐滤波调用的流程如下：

❏ 深度帧（Depth Frame）：必选，用于后处理的输入深度帧。

❏ 下采样滤波（Decimation Filter）：可选，通过对深度图进行下采样来减少复杂度并丢失深度细节。

❏ HDR融合（HDR Merge Filter）：可选，与深度HDR功能结合，合并交替曝光值得连续深度图像。

❏ 帧序滤波（Sequence ID Filter）：可选，与深度HDR功能结合，选择特定序列。

❏ 截断滤波（Threshold Filter）：可选，保留感兴趣的深度值并省略超出范围的深度值。

❏ 去噪滤波（Noise Removal Filter）：必选，去除散射深度像素。

❏ 空域滤波（Spatial Filter）：可选，在保留边缘信息的同时空间平滑相邻深度像素。

❏ 时域滤波（Temporal Filter）：可选，暂时平滑深度值以改善它们的时间一致性。

❏ 填洞滤波（Hole Filling Filter）：不推荐，从邻域像素中恢复缺失的深度值。

❏ 输出（Filtered Depth）：后处理后的输出深度帧。

● Orbbec SDK 和 Orbbec Viewer 中后处理滤波器的默认设置如下：

滤波器	默认设置
	状态	参数
下采样滤波	关闭	Scale Range = 2
HDR融合	关闭	N/A
帧序滤波	关闭	Sequence ID = 1
截断滤波	关闭	Min = 0 Max = 16000
去噪滤波	开启	Max Disp Diff = 256 Max Size = 80
空域滤波	关闭	Alpha = 0.5 Diff Threshold = 160 Magnitude = 1 Radius = 1
时域滤波	关闭	Diff Threshold = 0.1 Weight = 0.4
填洞滤波	关闭	Mode =Farthest

3.2 Orbbec Viewer

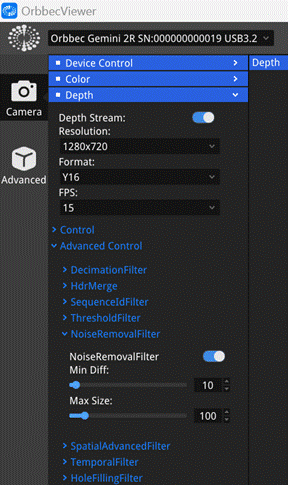

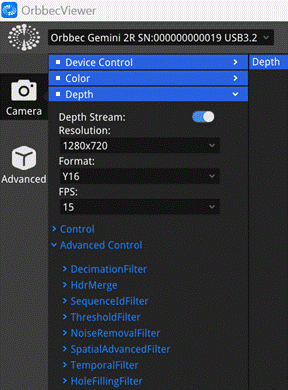

Orbbec Viewer - 后处理滤波器

3.3 Orbbec SDK

3.1 C API 及代码参考

该部分仅描述了两个后处理滤波器的接口。其他滤波器的接口，请参阅libobsensor\h\Filter.h：

// header file: libobsensor\h\Filter.h

/**
* @brief Create a decimation filter.
* @param[out] error Log error messages.
* @return A depth_filter object.
*/
ob_filter *ob_create_decimation_filter(ob_error **error);

/**
* @brief Get the decimation filter scale range.
*
* @param[in] filter A decimation filter object.
* @param[out] error Log error messages.
*/
ob_uint8_property_range ob_decimation_filter_get_scale_range(ob_filter *filter, ob_error **error);

/**
* @brief Set the decimation filter scale value.
*
* @param[in] filter A decimation object.
* @param[in] value decimation filter scale value.
* @param[out] error Log error messages.
*/
void ob_decimation_filter_set_scale_value(ob_filter *filter, uint8_t value, ob_error **error);

/**
* @brief Get the decimation filter scale value.
*
* @param[in] filter A decimation object.
* @param[out] error Log error messages.
* @return decimation filter scale value.
*/
uint8_t ob_decimation_filter_get_scale_value(ob_filter *filter, ob_error **error);

// header file: libobsensor\h\Filter.h

/**
* @brief Create a noise removal filter.
* @param[out] error Log error messages.
* @return A depth_filter object.
*/
ob_filter *ob_create_noise_removal_filter(ob_error **error);

/**
* @brief Get the noise removal filter disp diff range.
*
* @param[in] filter A noise removal filter object.
* @param[out] error Log error messages.
* @return ob_uint16_property_range the disp_diff value of property range.
*/
ob_uint16_property_range ob_noise_removal_filter_get_disp_diff_range(ob_filter *filter, ob_error **error);

/**
* @brief Get the noise removal filter max size range.
*
* @param[in] filter noise removal filter object.
* @param[out] error Log error messages.
* @return ob_int_property_range the _max_size value of property range.
*/
ob_int_property_range ob_noise_removal_filter_get_max_size_range(ob_filter *filter, ob_error **error);

/**
* @brief Set the noise removal filter params.
*
* @param[in] filter noise removal filter object.
* @param[in] params ob_noise_removal_filter_params.
* @param[out] error Log error messages.
*/
void ob_noise_removal_filter_set_filter_params(ob_filter *filter, ob_noise_removal_filter_params params, ob_error **error);

/**
* @brief Get the noise removal filter params.
*
* @param[in] filter noise removal filter object.
* @param[out] error Log error messages.
* @return ob_noise_removal_filter_params.
*/
ob_noise_removal_filter_params ob_noise_removal_filter_get_filter_params(ob_filter *filter, ob_error **error);

#include "window.hpp"
#include <iostream>

extern "C" {
#include <stdlib.h>
#include <libobsensor/h/Error.h>
#include <libobsensor/h/Frame.h>
#include <libobsensor/h/ObTypes.h>
#include <libobsensor/h/Pipeline.h>
#include <libobsensor/h/StreamProfile.h>
#include <libobsensor/h/Device.h>
}

/*
*This sample is written in C++ code, based on the C language version API of OrbbecSDK.
*/

void check_error(ob_error *error) {
if(error) {
printf("ob_error was raised: \n\tcall: %s(%s)\n", ob_error_function(error), ob_error_args(error));
printf("\tmessage: %s\n", ob_error_message(error));
printf("\terror type: %d\n", ob_error_exception_type(error));
ob_delete_error(error);
exit(EXIT_FAILURE);
}
}

int main(int argc, char **args) {
Window *win = nullptr; // render window, based on opencv
ob_error *error = NULL; // Used to return SDK interface error information
ob_pipeline *pipeline = nullptr; // pipeline, used to open the depth stream after connecting the device

// Create a pipeline to open the depth stream after connecting the device
pipeline = ob_create_pipeline(&error);
check_error(error);

// Create config to configure the resolution, frame rate, and format of the depth stream
ob_config *config = ob_create_config(&error);
check_error(error);

// Configure the depth stream
ob_stream_profile *depth_profile = NULL;
ob_stream_profile_list *profiles = ob_pipeline_get_stream_profile_list(pipeline, OB_SENSOR_DEPTH, &error);
check_error(error);

// Find the corresponding profile according to the specified format, first look for the y16 format
depth_profile = ob_stream_profile_list_get_video_stream_profile(profiles, 640, OB_HEIGHT_ANY, OB_FORMAT_Y16, 30, &error);
// If the specified format is not found, search for the default profile to open the stream
if(error) {
depth_profile = ob_stream_profile_list_get_profile(profiles, OB_PROFILE_DEFAULT, &error);
ob_delete_error(error);
error = nullptr;
}

// enable stream
ob_config_enable_stream(config, depth_profile, &error);
check_error(error);

ob_filter* dec_filter = ob_create_decimation_filter(&error);
check_error(error);

//When the value is set to 1, it indicates no decimation.
ob_decimation_filter_set_scale_value(dec_filter, 1, &error);
check_error(error);

//Create noiseRemovalFilter
ob_filter *noise_filter = ob_create_noise_removal_filter(&error);
check_error(error);

//Get the dispDiff range, it includes maximum, minimum, step size, current, and default values.
ob_uint16_property_range disp_diff_range = ob_noise_removal_filter_get_disp_diff_range(noise_filter, &error);
check_error(error);
//Get the disp maxSize range,it includes maximum, minimum, step size, current, and default values.
ob_int_property_range max_size_range = ob_noise_removal_filter_get_max_size_range(noise_filter, &error);
check_error(error);
ob_noise_removal_filter_params filter_params = ob_noise_removal_filter_get_filter_params(noise_filter, &error);
check_error(error);
//Assign values based on the range of dispDiff.
filter_params.disp_diff = 10;
//Assign values based on the range of maxSize.
filter_params.max_size = 100;
//set params
ob_noise_removal_filter_set_filter_params(noise_filter, filter_params, &error);
check_error(error);

std::vector<ob_filter *> ob_filters;
ob_filters.push_back(dec_filter);
ob_filters.push_back(noise_filter);

// Start the pipeline with config
ob_pipeline_start_with_config(pipeline, config, &error);
check_error(error);

// Create a window for rendering, and set the resolution of the window
uint32_t width = ob_video_stream_profile_width(depth_profile, &error);
check_error(error);
uint32_t height = ob_video_stream_profile_height(depth_profile, &error);
check_error(error);
win = new Window("DepthViewer", width, height);
check_error(error);

bool resize_win = ob_filter_is_enable(dec_filter, &error);
check_error(error);

// Wait in a loop, exit after the window receives the "esc" key
while(*win) {
// Wait for up to 100ms for a frameset in blocking mode.
ob_frame *frameset = ob_pipeline_wait_for_frameset(pipeline, 100, &error);
check_error(error);

if(frameset == nullptr) {
continue;
}

ob_frame *depth_frame = ob_frameset_depth_frame(frameset, &error);
check_error(error);

if(depth_frame != nullptr) {
for(ob_filter *filter: ob_filters) {
depth_frame = ob_filter_process(filter, depth_frame, &error);
check_error(error);
}
}

uint32_t width, height;
if(depth_frame != nullptr) {
// for Y16 format depth frame, print the distance of the center pixel every 30 frames
uint32_t index = ob_frame_index(depth_frame, &error);
check_error(error);
ob_format format = ob_frame_format(depth_frame, &error);
check_error(error);
if(index % 30 == 0 && format == OB_FORMAT_Y16) {
uint32_t width = ob_video_frame_width(depth_frame, &error);
check_error(error);
uint32_t height = ob_video_frame_height(depth_frame, &error);
check_error(error);
float scale = ob_depth_frame_get_value_scale(depth_frame, &error);
check_error(error);
uint16_t *data = (uint16_t *)ob_frame_data(depth_frame, &error);
check_error(error);

// pixel value multiplied by scale is the actual distance value in millimeters
float center_distance = data[width * height / 2 + width / 2] * scale;

// attention: if the distance is 0, it means that the depth camera cannot detect the object（may be out of detection range）
printf("Facing an object %.2f mm away.\n", center_distance);
}

if(resize_win) {
uint32_t width = ob_video_frame_width(depth_frame, &error);
check_error(error);
uint32_t height = ob_video_frame_height(depth_frame, &error);
check_error(error);
win->resize(width, height);
resize_win = false;
}

// add frame to render
// attention: the frame will be released inside the window，for user's code should release it by call ob_delete_frame()
win->addToRender(depth_frame);
}
ob_delete_frame(frameset, &error);
check_error(error);
};

for(ob_filter *filter: ob_filters) {
ob_delete_filter(filter, &error);
check_error(error);
}

// stop the pipeline
ob_pipeline_stop(pipeline, &error);
check_error(error);

// destroy the window
delete win;

// destroy profile
ob_delete_stream_profile(depth_profile, &error);
check_error(error);

// destroy profile list
ob_delete_stream_profile_list(profiles, &error);
check_error(error);

// destroy the pipeline
ob_delete_pipeline(pipeline, &error);
check_error(error);

return 0;
}

3.2 C++API 及代码参考

该部分仅描述了两个后处理滤波器的接口。其他滤波器的接口，请参阅libobsensor\hpp\Filter.hpp：

// header file: libobsensor\hpp\Filter.hpp

/**
* @brief Decimation filter,reducing complexity by subsampling depth maps
* and losing depth details.
*/
class OB_EXTENSION_API DecimationFilter : public Filter {
public:
DecimationFilter();

/**
* @brief Set the decimation filter scale value.
*
* @param type The decimation filter scale value.
*/
void setScaleValue(uint8_t value);

/**
* @brief Get the decimation filter scale value.
*/
uint8_t getScaleValue();

/**
* @brief Get the property range of the decimation filter scale value.
*/
OBUint8PropertyRange getScaleRange();
};

// header file: libobsensor\hpp\Filter.hpp

/**
* @brief The noise removal filter, removing scattering depth pixels.
*/
class OB_EXTENSION_API NoiseRemovalFilter : public Filter {
public:
NoiseRemovalFilter();

/**
* @brief Set the noise removal filter params.
*
* @param[in] params ob_noise_removal_filter_params.
*/
void setFilterParams(OBNoiseRemovalFilterParams filterParams);

/**
* @brief Get the noise removal filter params.
*
* @return OBNoiseRemovalFilterParams.
*/
OBNoiseRemovalFilterParams getFilterParams();

/**
* @brief Get the noise removal filter disp diff range.
* @return OBUint16PropertyRange The disp diff of property range.
*/
OBUint16PropertyRange getDispDiffRange();

/**
* @brief Get the noise removal filter max size range.
* @return OBUint16PropertyRange The max size of property range.
*/
OBUint16PropertyRange getMaxSizeRange();
};

#include "window.hpp"

#include "libobsensor/hpp/Pipeline.hpp"
#include "libobsensor/hpp/Error.hpp"

int main(int argc, char **argv) try {
// Create a pipeline with default device
ob::Pipeline pipe;

// Get all stream profiles of the depth camera, including stream resolution, frame rate, and frame format
auto profiles = pipe.getStreamProfileList(OB_SENSOR_DEPTH);

std::shared_ptr<ob::VideoStreamProfile> depthProfile = nullptr;
try {
// Find the corresponding profile according to the specified format, first look for the y16 format
depthProfile = profiles->getVideoStreamProfile(640, OB_HEIGHT_ANY, OB_FORMAT_Y16, 30);
}
catch(ob::Error &e) {
// If the specified format is not found, search for the default profile to open the stream
depthProfile = std::const_pointer_cast<ob::StreamProfile>(profiles->getProfile(OB_PROFILE_DEFAULT))->as<ob::VideoStreamProfile>();
}

// By creating config to configure which streams to enable or disable for the pipeline, here the depth stream will be enabled
std::shared_ptr<ob::Config> config = std::make_shared<ob::Config>();
config->enableStream(depthProfile);

ob::DecimationFilter decFilter;
// When the value is set to 1, it indicates no decimation.
decFilter.setScaleValue(1);
ob::NoiseRemovalFilter noiseFilter;
//open it
noiseFilter.enable(true);
//Get the dispDiff range, it includes maximum, minimum, step size, current, and default values.
OBUint16PropertyRange dispDiffRange = noiseFilter.getDispDiffRange();
//Get the disp maxSize range,it includes maximum, minimum, step size, current, and default values.
OBUint16PropertyRange dispMaxSizeRange = noiseFilter.getMaxSizeRange();
OBNoiseRemovalFilterParams filterParams = noiseFilter.getFilterParams();
//Assign values based on the range of dispDiff.
filterParams.disp_diff = 10;
//Assign values based on the range of maxSize.
filterParams.max_size = 100;
//set params
noiseFilter.setFilterParams(filterParams);

//Add filter to list
std::vector<ob::Filter> postFilters;
postFilters.push_back(decFilter);
postFilters.push_back(noiseFilter);

// Start the pipeline with config
pipe.start(config);

// Create a window for rendering, and set the resolution of the window
Window app("PostProcessing", depthProfile->width(), depthProfile->height());

bool resizeWindow = false;
if(decFilter.isEnabled()) {
resizeWindow = true;
}
while(app) {
// Wait for up to 100ms for a frameset in blocking mode.
auto frameSet = pipe.waitForFrames(100);
if(frameSet == nullptr) {
continue;
}

auto depthFrame = frameSet->depthFrame();
if(depthFrame) {
for(ob::Filter postFilter: postFilters) {
auto newFrame = postFilter.process(depthFrame);
depthFrame = newFrame->as<ob::DepthFrame>();
}
}

// for Y16 format depth frame, print the distance of the center pixel every 30 frames
if(depthFrame->index() % 30 == 0 && depthFrame->format() == OB_FORMAT_Y16) {
uint32_t width = depthFrame->width();
uint32_t height = depthFrame->height();
float scale = depthFrame->getValueScale();
uint16_t *data = (uint16_t *)depthFrame->data();

// pixel value multiplied by scale is the actual distance value in millimeters
float centerDistance = data[width * height / 2 + width / 2] * scale;

// attention: if the distance is 0, it means that the depth camera cannot detect the object（may be out of detection range）
std::cout << "Facing an object " << centerDistance << " mm away. " << std::endl;
}

if(resizeWindow) {
app.resize(depthFrame->width(), depthFrame->height());
resizeWindow = false;
}

// Render frame in the window
app.addToRender(depthFrame);
}

// Stop the pipeline
pipe.stop();

return 0;
}
catch(ob::Error &e) {
std::cerr << "function:" << e.getName() << "\nargs:" << e.getArgs() << "\nmessage:" << e.getMessage() << "\ntype:" << e.getExceptionType() << std::endl;
exit(EXIT_FAILURE);
}

3.4 ROS Wrapper

4.1 ROS1

要在ROS环境中启用或禁用后处理滤波器，请修改启动文件参数，如下所示。

<launch>
<!-- Additional pre-existing configurations... -->

<!-- Configuration of post-processing filters -->
<arg name="enable_decimation_filter" default="false"/>
<arg name="enable_hdr_merge" default="false"/>
<arg name="enable_sequenced_id_filter" default="false"/>
<arg name="enable_threshold_filter" default="false"/>
<arg name="enable_noise_removal_filter" default="true"/>
<arg name="enable_spatial_filter" default="false"/>
<arg name="enable_temporal_filter" default="false"/>
<arg name="enable_hole_filling_filter" default="false"/>

<!-- Additional subsequent configurations... -->
</launch>

4.2 ROS2

对于ROS 2应用程序，可参考如下文件。

# Other pre-existing configurations...

# Configuration of post-processing filters
DeclareLaunchArgument('enable_decimation_filter', default_value='false'),
DeclareLaunchArgument('enable_hdr_merge', default_value='false'),
DeclareLaunchArgument('enable_sequence_id_filter', default_value='false'),
DeclareLaunchArgument('enable_threshold_filter', default_value='false'),
DeclareLaunchArgument('enable_noise_removal_filter', default_value='true'),
DeclareLaunchArgument('enable_spatial_filter', default_value='false'),
DeclareLaunchArgument('enable_temporal_filter', default_value='false'),
DeclareLaunchArgument('enable_hole_filling_filter', default_value='false'),

# Additional subsequent configurations...

3.5 结果

以下为典型配置参数下的开启不同滤波效果对比如下：

3.5.1 Gemini 335&330

配置	默认设置下启用的滤波： 去噪滤波	默认设置下启用的滤波： 去噪滤波&空域滤波&时域滤波
点云
带有RGB纹理的点云

3.5.2 Gemini 335L&330L

配置	默认设置下启用的滤波： 去噪滤波	默认设置下启用的滤波： 去噪滤波&空域滤波&时域滤波
点云
带有RGB纹理的点云
